CadAssis(cad坐标提取软件)v1.2免费版

CadAssiscad坐标提取软件是CAD与Excel之间的数据交换软件，是一款AutoCAD辅助程序，主要用于解决AutoCAD与Excel之间的数据交换问题。

CadAssis（cad坐标提取软件）是CAD与Excel之间的数据交换软件，一款AutoCAD辅助程序，主要用于解决AutoCAD与Excel之间的数据交换问题！

软件特点

1、完成AutoCAD中测量距离和读取某一点坐标的功能，并将结果写入Excel表格。可指定写入项目及精度；

2、完成AutoCAD与Excel之间折线节点坐标的相互传导；

3、从Excel中读取参数，然后在AutoCAD中重复执行一条命令，比SCRIPT更加方便灵活；

4、通过指定封闭区域内的一点来测量封闭区域的面积，类似于图案填充操作，结果可以写入Excel；

5、将Excel中的多行多列数据写入一列，可以按行或列进行转换；

6、英寸到毫米的转换，方便旧建筑图纸的识别和转移。

指示

无需安装，但CadAssis.exe、config、readme.txt这三个文件缺一不可。

1.设置：右键菜单选择“SET”

1.1 输出精度：指定输出精度（默认小数点后三位）

1.2 坐标系：勾选YOX项，指定使用工程坐标系

2. 曲线的Acad->Excel，指定Excel 中坐标的起始单元格位置，然后按“->Excel”。

选择一条折线（可以是三维折线，也可以是轻量折线），最后在Excel中看看。

如果选中“->Excel”按钮右侧的复选框，也会输出PLine 坐标。

与其相交的直线的起点和终点坐标以及交点坐标

3、Excel->pline的Acad，在Excel中选择坐标值（二维选择两列，三维选择三列），然后按

“-〉Acad” CadAssis 将分别生成LWpline 和3Dpline。

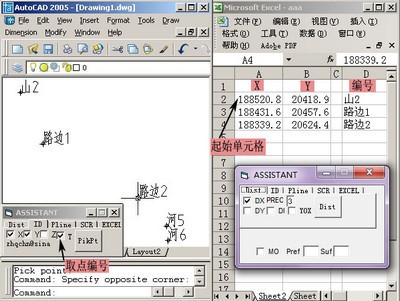

4.距离和ID：从右键菜单中选择“DIST”或“ID”，在Excel中指定一个活动单元格，然后从面板中选中复选框

指定范围，然后在Cad 屏幕上选取两个点（一个点）

5.SCR：右键菜单中选择“SCR”即可重复执行命令。有两种使用方法：

5.1 从下拉选择框中选择命令：预设“文本”、“插入”、“圆形”、“占点”

四个命令。选择其中之一，根据提示填写参数。需要改变的参数有：文本插入起点、文本

内容是在Excel中按列填写的，只需在程序面板上勾选相应输入字段右侧的复选框即可。

如果Excel中相邻的两列是x和y坐标，还需要选中输入字段右侧的第二个复选框。

“站点”用于公路线路设计中显示特征控制点，其参数设置也已预设。

在Excel中，将测量数据按照“点号”、“X坐标”、“Y坐标”填入三栏，并选择需要处理的数据。

对于数据，只需“绘制”即可。

5.2 执行其他命令：在命令栏中填写要重复执行的命令。注意命令的书写方式，使其能够在命令栏中执行。

行执行的形式，比如insert，应该写成\'-insert\'，对于文本，可以直接填写\'text\'。此外，

可用的命令缩写如下：以上两条命令可写为“-i”、“dt”，para1 至para10 列根据命令要求而定。

按顺序填写（需要填写多少就填写多少，不要全部填写），对于不变的参数，比如文字要求

字符高度和旋转角度可以直接在程序面板上填写。有些命令在执行时需要回车，比如文本，

填写para时，回车符使用EnterMark指定的符号（可以根据需要自行指定）。

**注意：在执行程序之前，必须在Excel中选择所有需要处理的数据区域。程序只处理选定区域中的数据。

当选择AutoNext 时，应在Excel 中选择第一行数据。每次执行“绘制”时，程序都会读取一行。

数据，执行一次‘command’命令，然后自动移动到Excel的下一行。这边走

当已知一系列点坐标并使用图片中的“缩放”顺序查看时，就会写入它。一般情况下不使用。

6.转换：右键菜单中选择“转换”，在左侧文本框中输入英寸尺寸，右侧文本框显示对应的毫米值。

规则和英寸用小数点分隔，带有分数的整数用空格分隔，并且仅使用英尺或英寸。

小数点不能省略。输入格式：

1 英尺3 英寸-------- 1.3

2英尺----------2。

15英寸---------- .15

3/8英寸--------- .3/8

1 英尺1 又3/8 英寸--- 1.1 3/8

注意：每个控件上的大部分文本都使用英文缩写，甚至没有文本。请将鼠标指针停留在控件上一段时间，说明文字将会出现。
